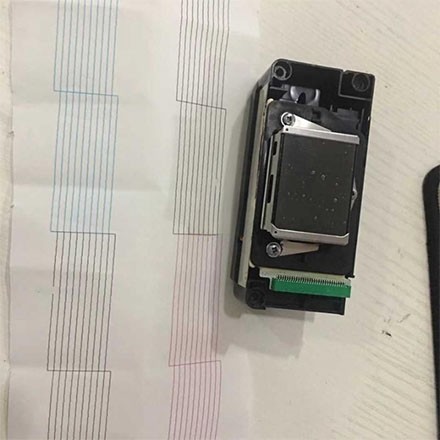

Conector verde del cabezal de impresión DX5: Señal y estabilidad

En el complejo ecosistema de la impresión digital de gran formato, la atención suele centrarse en los elementos piezoeléctricos y las placas de boquillas del cabezal de impresión. Sin embargo, un componente fundamental, aunque a menudo pasado por alto, determina la durabilidad y la fidelidad de la señal de toda la unidad de impresión: el conjunto de cables de interfaz, identificado específicamente por el conector verde del cabezal de impresión DX5, estándar en la industria. Esta característica física distintiva no es meramente una elección estética; sirve como identificador crucial para la compatibilidad, el apantallamiento de la señal y los protocolos de mantenimiento en entornos de impresión de alta precisión.

Identificación visual y garantía de compatibilidad

El "conector verde" se refiere al código de color específico del terminal de cable plano flexible (FFC) o circuito impreso flexible (FPC) que se conecta directamente a los pines de entrada del cabezal de impresión DX5. En un taller donde pueden coexistir varias generaciones de cabezales de impresión (como el DX4, el DX7 o el XP600), este color verde actúa como una protección visual inmediata contra la incompatibilidad. La definición de pines y los requisitos de voltaje de la arquitectura DX5 difieren significativamente de sus predecesores. El uso de un cable con el conector verde estándar garantiza que la configuración de 42 pines se alinee perfectamente con la placa lógica del cabezal de impresión, evitando cortocircuitos catastróficos que podrían ocurrir si se forzara un cable incompatible en el conector. Esta estandarización mediante código de colores simplifica el proceso de reemplazo, permitiendo a los técnicos verificar la compatibilidad de un vistazo antes de encender el sistema.

Blindaje de señal y estabilidad de la transmisión de datos

Además de la identificación, la construcción del conjunto con el conector verde está diseñada para la compatibilidad electromagnética. El cabezal de impresión DX5 opera a altas frecuencias de disparo, lo que requiere la transmisión de señales de datos complejas que controlan miles de boquillas simultáneamente. El conector verde generalmente cubre un conjunto de cable blindado diseñado para resistir la interferencia electromagnética (EMI) generada por la placa base, los motores paso a paso y las fuentes de alimentación de la impresora. La capa de blindaje, conectada a tierra a través de la interfaz del conector, evita la diafonía de la señal y la corrupción de datos. Esta integridad es vital para mantener una colocación precisa de las gotas. Sin este conector, las impresoras pueden presentar síntomas como la falta de boquillas, bandas verticales o secuencias de disparo erráticas, que a menudo se diagnostican erróneamente como fallos del cabezal de impresión cuando la causa real es una conexión defectuosa.

Reducción del desgaste y facilitación del mantenimiento

La interfaz entre el cable y el cabezal de impresión es un punto de tensión mecánica sujeto a vibraciones y ciclos térmicos durante el funcionamiento. El conector verde está diseñado con un mecanismo de bloqueo reforzado que fija firmemente el cable al cuerpo del cabezal de impresión. Este diseño evita micromovimientos que podrían desgastar los delicados contactos chapados en oro de la placa de circuito del cabezal. Para los profesionales de mantenimiento, la robustez de este conector permite una desconexión y reconexión más seguras durante la limpieza rutinaria o el cambio de cabezales. Reduce el riesgo de doblar los pines o rasgar las pistas flexibles del cable, problemas comunes con alternativas de menor calidad y sin blindaje. Al preservar la integridad física del punto de conexión, el conector verde prolonga la vida útil del costoso componente del cabezal de impresión.
